反击式破碎机

反击式破碎机

应用范围: 机制砂、砂石料场、混凝土制砂、干粉砂浆、电厂脱硫等

适用物料: 河卵石、石英砂、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石等

产品品牌: 秦星机械

设备产地: 河南郑州

立即咨询设备
24小时免费服务热线

13838391568

反击式破碎机介绍

本系列反击式破碎机(反击破)是吸收国内外先进技术,结合国内砂石行业具体工矿条件的基础而研制的较新一代反击式破碎机。它采用较新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形好,能破碎各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。

反击破碎机能处理边长100~500毫米以下物料,其抗压强度较高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点。

反击式破碎机结构组成

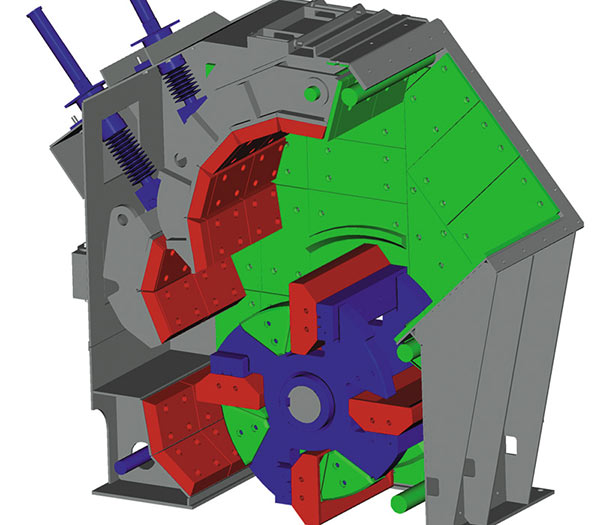

反击式破碎机结构

反击式破碎机主要由:拉杆、前反击架、后反击架、反击衬板、主轴、锁紧块、压紧板、转子架、板锤、反击板、转子等组成。

反击式破碎机结构

反击破碎机优点

1、进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少。

2、反击板与板锤间隙能方便调节、有效控制出料粒度、颗粒形状好。

3、结构紧凑、机器刚性强、转子具有大的转动惯量。

4、高铬板锤、抗冲击、抗磨损、冲击力大。

5、无键连接、检修方便、经济可靠。

6、破碎功能全、生产率高、机件磨耗小、综合效益高。

反击式破碎机工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的.

反击式破碎机技术参数


型号规格
(mm)
进料口尺寸
(mm)
较大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007Φ1000×700400×73030030-704P   37-45122330×1660×2300
PF-1010Φ1000×1050400×108035050-904P   45-66152370×1700×2390
PF-1210Φ1250×1050400×108035070-1306P   11017.72680×2160×2800
PF-1214Φ1250×1400400×1430350100-1806P   13222.42650×2460×2800
PF-1315Φ1320×1500860×1520500130-2506P   200273180×2720×2620
PF-1320Φ1300×2000993×2000500165-3206P   250343220×3100×2620
PF-1520Φ1500×2000830×2040700300-5504P   315-40050.63959×3564×3330
PF-1820Φ1800×20001260×2040800600-800630-71083.214400×3866×4009
